M-Serie Faserplatten-Laserschneidmaschine
Beschreibung1
Beschreibung2
| Modell | TRF510, TRF512, TRF710 |
| Arbeitsbereich | 1550 x 3050 mm / 1550 x 4050 mm / 2050 x 3050 mm |
| Portal | Stahlportal |
| Motor | Yaskawa-Servomotor mit Shimpo-Getriebe aus Japan |
| Positioniergenauigkeit der X/Y-Achse | ±0,05 mm/m |
| Wiederholgenauigkeit der Positionierung auf der X/Y-Achse | ±0,02 mm/m |
| Faserlaserquelle | Raycus/IPG/Maxphotonics |
| Laserkopf | Raytools |
| Wasserkühler | S&A |
| Leerlaufdrehzahl | ≤140 m/min |
| Schneidkopf | ≤50 m/min |
| Maximale Beschleunigung | 1G |
Produkteinführung
Herausragende Merkmale
Geschweißte Stahlkonstruktion.
Hohe Präzision und Zuverlässigkeit über lange Zeit.
Maximale Produktivität, minimaler Platzbedarf.
Maschinenanpassung je nach Produktionsanforderungen.
Raycus-Laserquelle
Hohe elektrooptische Umwandlungseffizienz, hohe Belastbarkeit in der Höhe, hohe Blechschneideeffizienz, kundenspezifische Ausgangsfaserlänge, optionale Luft- oder Wasserkühlung, wartungsfreier Betrieb, breiter Modulationsfrequenzbereich, Max/IPG-Faserlaserquelle optional.
Raytools Laserschneidkopf
Modulares Design für einfache Wartung. Zwei Wasserkühlkreisläufe. Autofokus zur Reduzierung menschlicher Eingriffe und Verbesserung der Stech- und Schneidleistung. Drei Deckgläser (oben, Mitte und unten) zum Schutz der Kollimations- und Fokussierlinse. Staubdicht gemäß Schutzart IP65, patentierte Deckglasabdeckung. Rundumschutz vor Staub.
Servomotor und Treiber von YASKAWA (Japan)
Der Yaskawa-Servomotor bietet Ihnen hervorragende Leistung und hohe Zuverlässigkeit. Er ist kompakt, leicht zu transportieren und zu lagern und somit für den Langzeiteinsatz geeignet. Hochwertige Verarbeitung: Der Servomotor besteht aus einer hochwertigen Aluminiumlegierung, die langlebig und korrosionsbeständig ist. Komfortable Bedienung: Der Servomotor ist mit einem Hochgeschwindigkeits-Drehzahlsensor ausgestattet, der eine einfache Anpassung an unterschiedliche Anforderungen ermöglicht. Ideal für jede Situation: Dieser Servomotor ist für alle Wetterbedingungen geeignet, egal ob Regen, Schnee oder Wind.
TEYU Wasserkühler
Zweikanaliges Design zur Kühlung von Faserlaser und Laserkopf, keine Zwei-Kühler-Lösung erforderlich; präzise Temperaturregelung ±0,5 °C; Temperaturregelbereich: 5–35 °C; Konstanttemperatur- und intelligente Temperaturregelung; integrierte Alarmfunktionen zur Vermeidung von Wasserdurchfluss- oder Temperaturproblemen; CE-, RoHS-, ISO- und REACH-konform; benutzerfreundliche Temperaturregler für einfache Bedienung; optional mit Heizung und Wasserfilter.
01020304
01

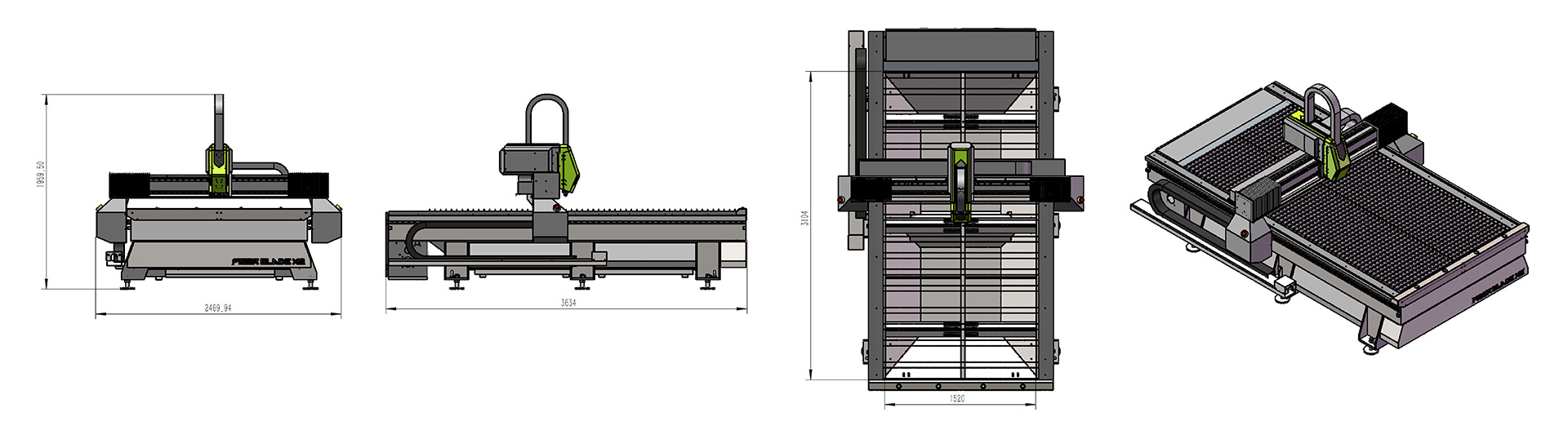

Maschinenlayout
