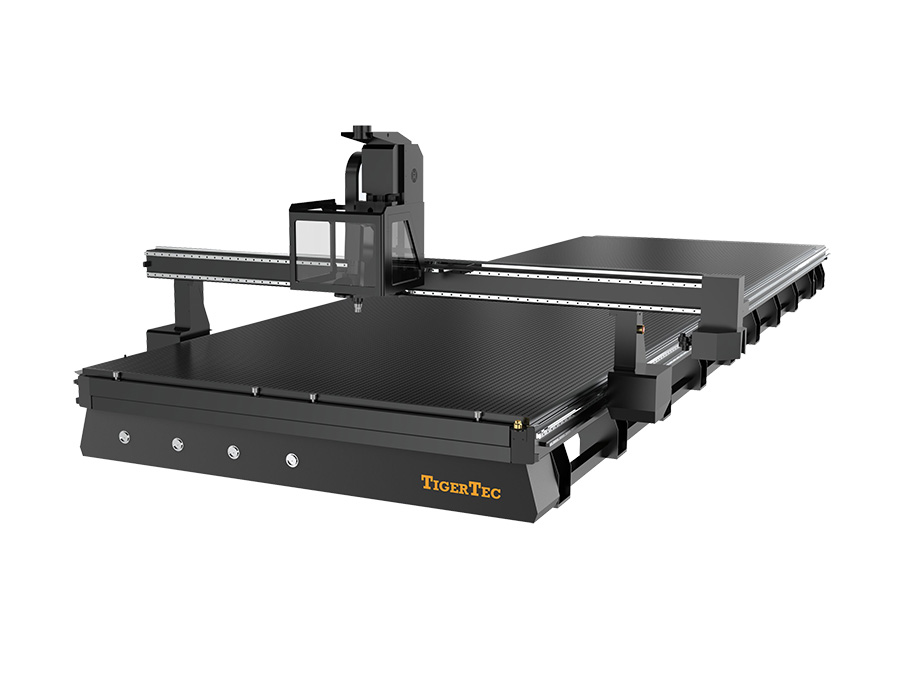

Großformat-CNC-Bearbeitungszentrum
Beschreibung1
Beschreibung2
| Modellnr. | Prozessbereich | Genauigkeit | Gewicht | Grundfläche (B*L*H) | ||||
| X | UND | MIT | ||||||
| TR408AD-4. Achse | 1220 mm | 2440 mm | 200 mm | ± 0,05 mm/m | 1700 kg | 2024 mm | 3300 mm | 1950 mm |
| 48,03″ | 96,06″ | 7,9″ | 79,7″ | 129,9″ | 77″ | |||
| TR510AD-4. Achse | 1550 mm | 3050 mm | 200 mm | ± 0,05 mm/m | 2000 kg | 2224 mm | 3800 mm | 1950 mm |
| 61,02″ | 120,08″ | 7,9″ | 87,6″ | 149,6″ | 77″ | |||
| TR710AD-4. Achse | 2050 mm | 3050 mm | 200 mm | ± 0,05 mm/m | 2400 kg | 2724 mm | 3800 mm | 1950 mm |
| 80,71″ | 120,08″ | 7,9″ | 107,2″ | 149,6″ | 77″ | |||
| TR712AD-4. Achse | 2050 mm | 4050 mm | 200 mm | ± 0,05 mm/m | 2700 kg | 2724 mm | 4800 mm | 1950 mm |
| 80,71″ | 159,45″ | 7,9″ | 107,2″ | 189″ | 77″ | |||
Produkteinführung

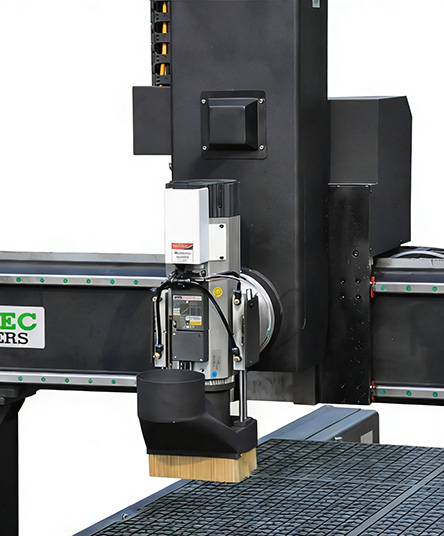

Drehbare Spindel
Die HSD-ATC-Spindel (9,5 kW) mit Luftkühlung, ER32, 24.000 U/min, zeichnet sich durch extrem hohe Präzision und Stabilität bei der Bearbeitung aus. Die Spindel ist um 180 Grad drehbar und ermöglicht so das Gravieren und Schneiden von 4D-Teilen.

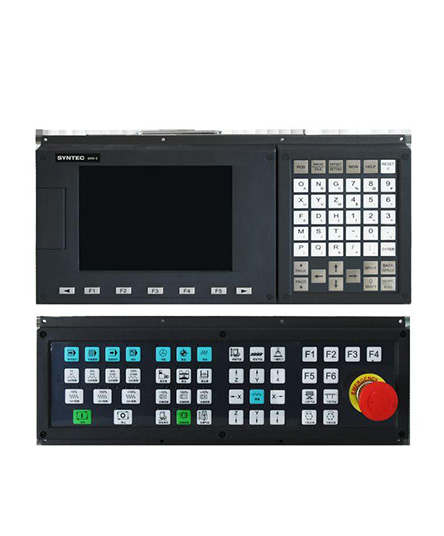

Syntec Control
Die Funktionalität des Steuerungssystems ermöglicht die Kontrolle über Offsets, Dateimanipulation, Prozessgeschwindigkeiten sowie Werkzeuglänge und Verschleißkompensation.

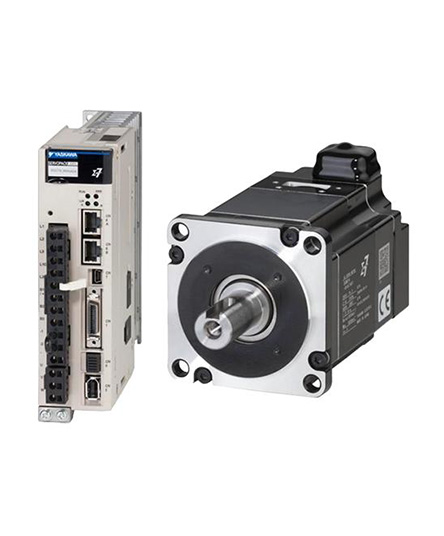

Servomotor und Treiber von YASKAWA (Japan)
Der Yaskawa-Servomotor bietet Ihnen hervorragende Leistung und hohe Zuverlässigkeit. Er ist kompakt, leicht zu transportieren und zu lagern und somit für den Langzeiteinsatz geeignet. Hochwertige Verarbeitung: Der Servomotor besteht aus einer hochwertigen Aluminiumlegierung, die langlebig und korrosionsbeständig ist. Komfortable Bedienung: Der Servomotor ist mit einem Hochgeschwindigkeits-Drehzahlsensor ausgestattet, der eine einfache Anpassung an unterschiedliche Anforderungen ermöglicht. Ideal für jede Situation: Dieser Servomotor ist für alle Wetterbedingungen geeignet, egal ob Regen, Schnee oder Wind.

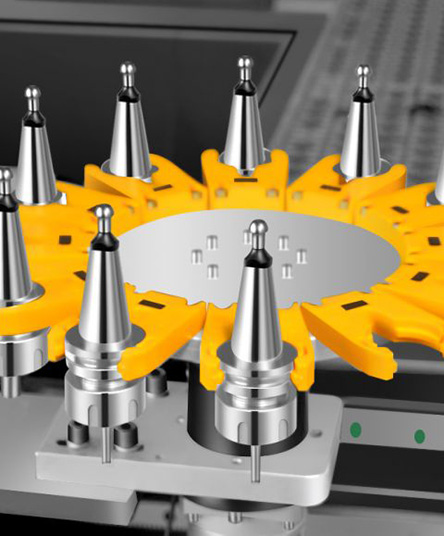

Carrousel Tool Magazin
Werkzeugkarussell mit 12 automatischen Werkzeugwechslern per Servomotor (Upgrade auf 16 oder 20 Werkzeuge möglich). Schnellere Werkzeugwechselgeschwindigkeit, höhere Produktionseffizienz.

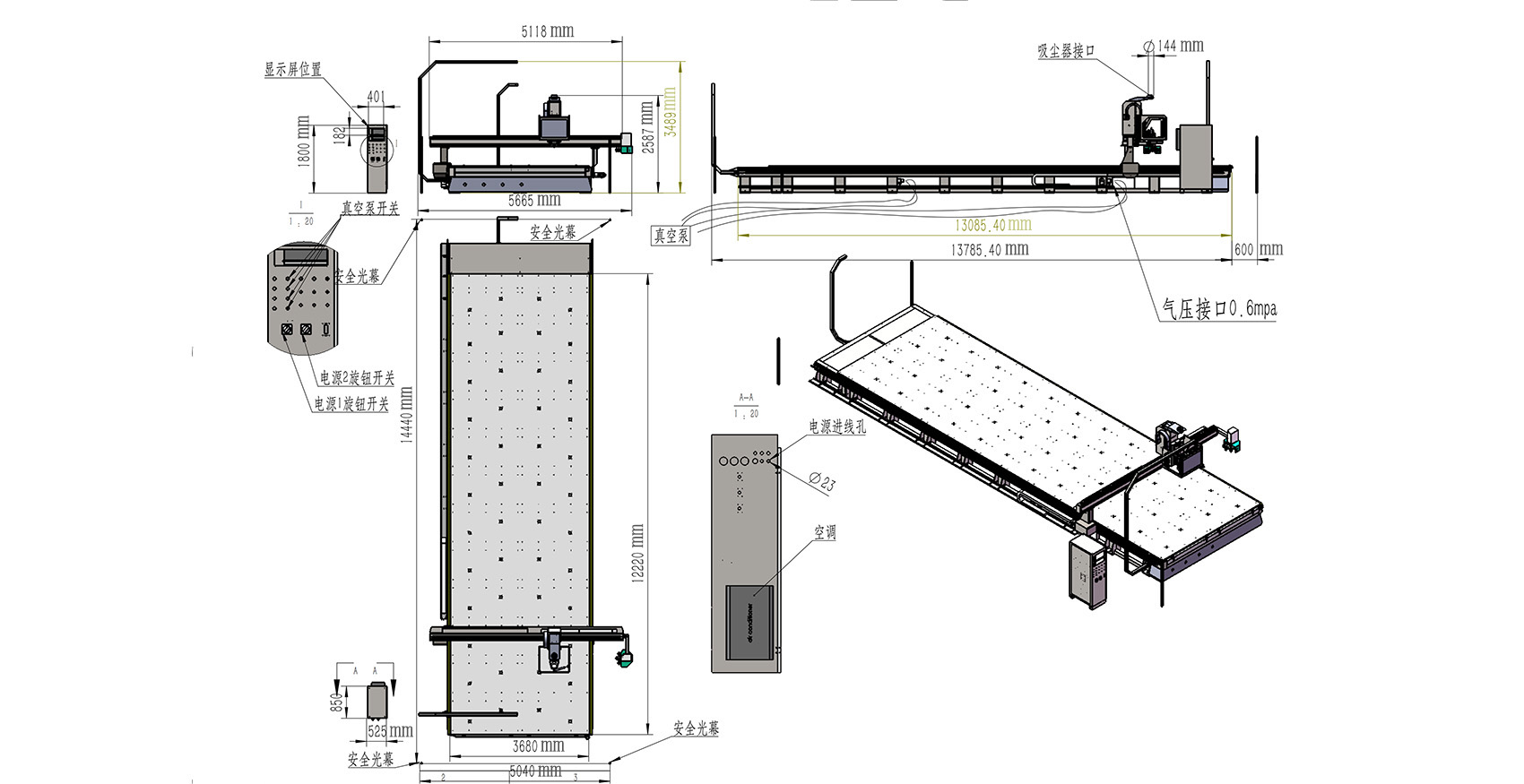

Produktlayout
