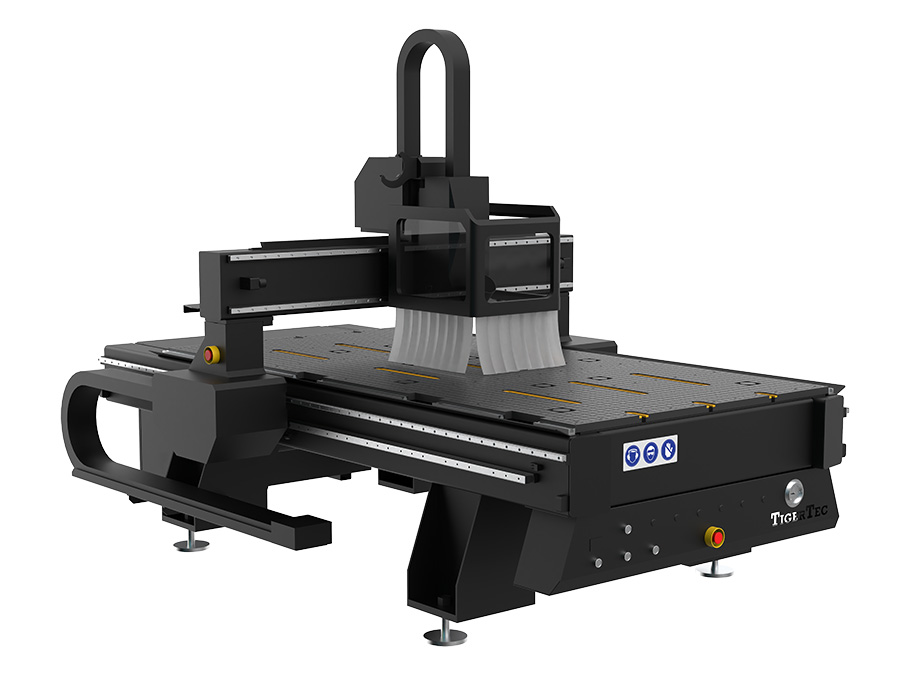

CNC-Fräsmaschinen der AD-Serie
Beschreibung1
Beschreibung2
| Modellnr. | Prozessbereich | Genauigkeit | Gewicht | Grundfläche (B*L*H) | ||||
| X | UND | MIT | ||||||
| TR408AD | 1220 mm | 2440 mm | 200 mm | ± 0,05 mm/m | 1400 kg | 2024 mm | 3300 mm | 1600 mm |
| 48,03„ | 96,06„ | 7.9„ | 79,7„ | 129,9„ | 63„ | |||
| TR510AD | 1550 mm | 3050 mm | 200 mm | ± 0,05 mm/M | 1700 kg | 2224 mm | 3800 mm | 1600 mm |
| 61,02„ | 120,08„ | 7.9„ | 87,6„ | 149,6„ | 63„ | |||
| TR710AD | 2050 mm | 3050 mm | 200 mm | ± 0,05 mm/m | 2000 kg | 2724 mm | 3800 mm | 1600 mm |
| 80,71„ | 120,08„ | 7.9„ | 107,2„ | 149,6„ | 63„ | |||
| TR712AD | 2050 mm | 4050 mm | 200 mm | ± 0,05 mm/M | 2200 kg | 2724 mm | 4800 mm | 1600 mm |
| 80,71„ | 159,45„ | 7.9„ | 107,2„ | 189„ | 63„ | |||
Produkteinführung
Controller mit USB-Anschluss und magnetischer Handsteuerung (Extrem einfache Funktionen)
Mit 9,0 kW (12 PS) HSD-Hochfrequenz-Werkzeugwechslerspindel
Massive Portalläufe mit extrem präziser Präzision gewährleisten ausreichend Platz für die Bearbeitung nahezu aller Werkstücke. TigerTec-Schneckengetriebe und Linearführungen für jede der XYZ-Bewegungen.
Angetrieben von einem Yaskawa-Servoantriebssystem, das für die Festigkeit und Genauigkeit des Bearbeitungsprozesses wichtig ist
Die aus Bakelit gefertigte Arbeitsfläche mit T-Nut-Schienen bietet vielfältige Möglichkeiten zur Befestigung von Materialien.
Karussell-Werkzeughalter mit 12 Aufnahmepositionen für ISO30-Spannfutter und Werkzeuge
Automatisches Werkzeuglängenkalibriergerät
Alle elektrischen Komponenten sind von Siemens, Schneider, Igus und Phoenix und wurden in Gehäusen untergebracht, verdrahtet und gekennzeichnet.
Der um 180° drehbare Kopf macht ein Wenden oder Drehen des Materials überflüssig; eine 5. Achse ermöglicht das Schneiden um, durch und genau so, wie Sie Ihr Werkstück geschnitten haben möchten.
Vakuumpumpen aus China oder Deutschland – Sie haben die Wahl
Doppellagiger Vakuumarbeitstisch mit mehreren Löchern
Pneumatische Referenzpositionierstifte (zum Ausrichten des Werkstücks)
Nebelkühlsystem
Schmiersystem
Staubabscheider
Anderer Controller

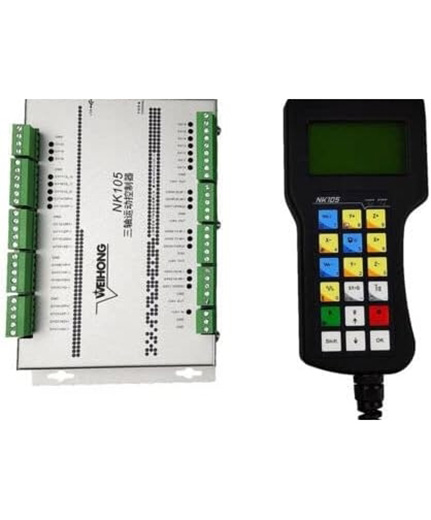

Bewegungssteuerungssystem für die Graviermaschine NK105 G2handle
Als Gravier-Bewegungssteuerungssystem auf Basis einer eingebetteten Plattform wird NK105 über das G2-Handgerät und die Steuereinheit gesteuert. Leistungsstarke Funktionalität und flexible Bedienung.

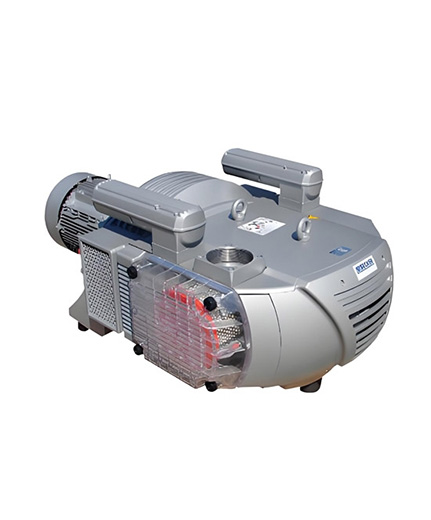

Becker Pump Vtlf 2.250 Drehschieber-Vakuumpumpen, ölfrei
Die VTLF 2.250 ist eine trockenlaufende Verdrängerpumpe für mittlere Vakuumwerte, die für den Dauerbetrieb ausgelegt ist. Sie verfügt über selbstschmierende Schaufeln aus Graphitverbundwerkstoff, ist wartungsarm und benötigt keinen Ölwechsel.

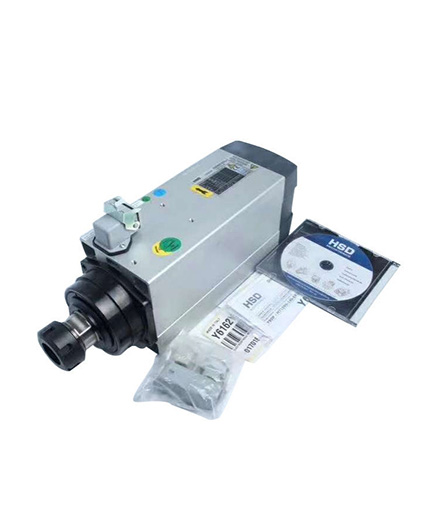

HSD Electrospindle (Italien) - Premium Industrielle CNC-Spindel 6 kW
Diese luftgekühlte 6-kW-HSD-Elektrospindel ist ein Präzisionswerkzeug für die Hochgeschwindigkeitsbearbeitung von AluLine (Italien). Dank ihrer 6-kW-Leistung und der ER32-Spannzange eignet sie sich ideal für industrielle Anwendungen und bietet höchste Zuverlässigkeit und Langlebigkeit.

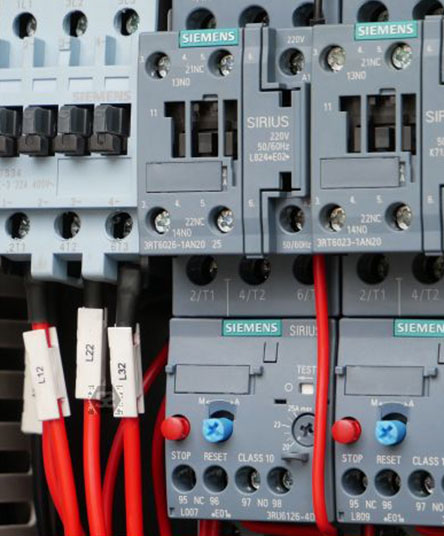

Schaltschranklösungen von Schneider Electric, Siemens und Phoenix
Der Schaltschrank ist hinter der Maschine platziert, um die Stellfläche effektiv zu reduzieren. Wir verwenden elektrische Komponenten von Herstellern wie Siemens, Schneider Electric und Phoenix, um eine lange Lebensdauer der Maschine zu gewährleisten.
01
010203

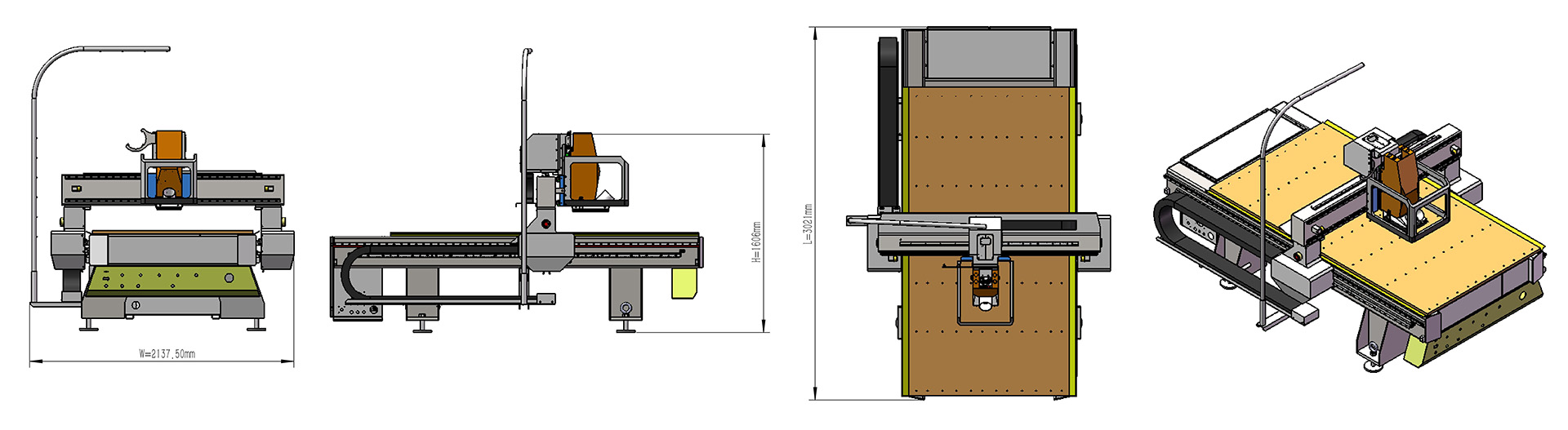

Produktlayout
